微信服务消息架构

类图

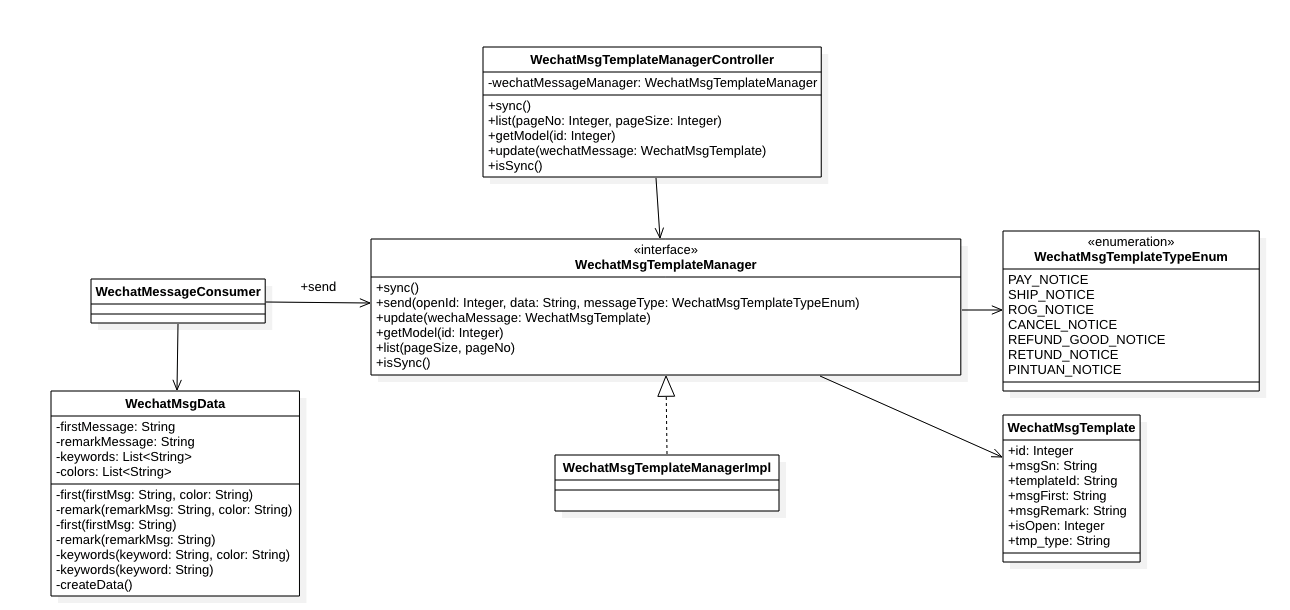

整体类图

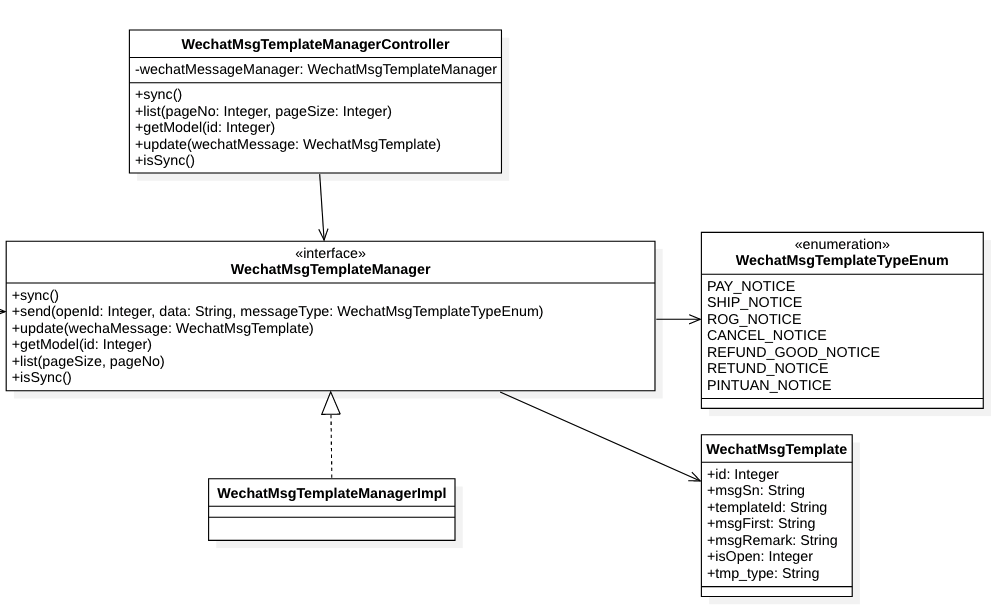

管理端维护类图

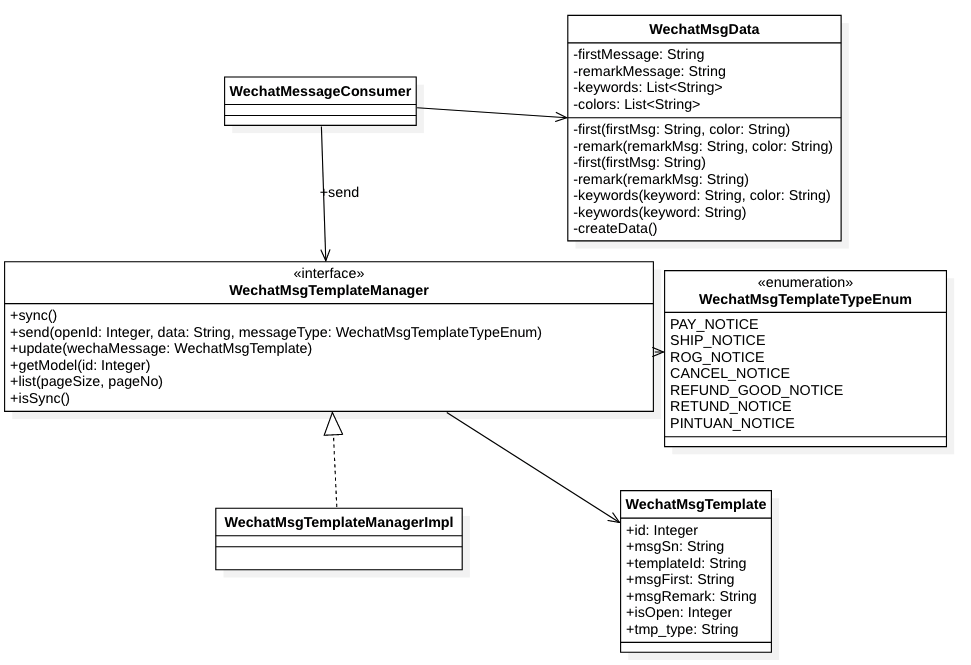

消息发送类图

时序图

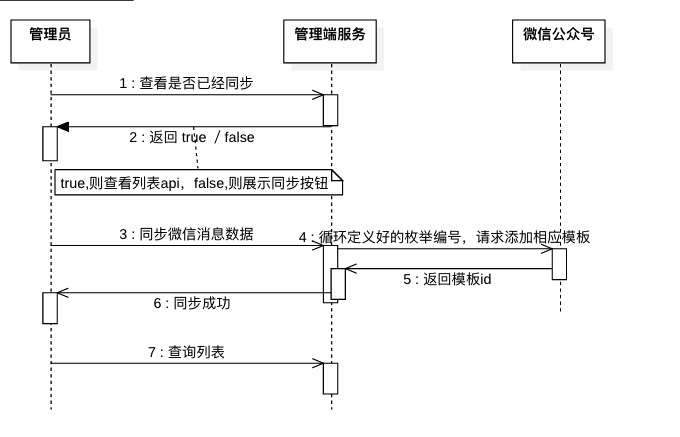

管理端维护时序图

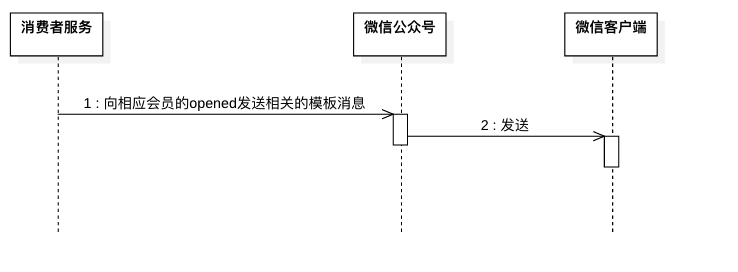

消息发送时序图

数据库

字段	类型	备注
id	int(10)	主键
msg_tmp_name	varchar(50)	模板名称
msg_tmp_sn	varchar(50)	消息编号
template_id	varchar(100)	消息模板id
msg_first	varchar(255)	消息开头文字
msg_remark	varchar(255)	消息结尾备注文字
is_open	smallint(1)	是否开启 0关闭 1开启
tmp_type	varchar(50)	模板类型，枚举

API

1.管理端查看微信服务消息是否已经同步

路径

URL:	{admin-domain}/admin/wechat-message/sync
METHOD	GET

参数

无

返回值

true 已经同步（此时应该调用获取列表），false 没用同步

2.管理端同步微信服务消息

路径

URL:	{admin-domain}/admin/system/wechat-msg-tmp/sync
METHOD	POST

参数

无

返回值

状态200

3.管理端查看微信消息列表

路径

URL:	{admin-domain}/admin/system/wechat-msg-tmp
METHOD	GET

参数

page_size 页数

page_no 页码

返回值

{
    "template_id":"erTXx9DpTho5bOj4pePmQ-86D0SekKNkbq-31D0PJSw",
    "msg_name":"订单支付成功通知",
    "is_open":1
}

4.管理端查看某个微信消息

路径

URL:	{admin-domain}/admin/system/wechat-msg-tmp/{id}
METHOD	GET

参数

无

返回值

{
        "id":13,
    "template_id":"erTXx9DpTho5bOj4pePmQ-86D0SekKNkbq-31D0PJSw",
    "msg_name":"订单支付成功通知",
    "msg_sn":"订单支付成功通知",
    "msg_first":"消息开头文字",
    "msg_remark":"消息结尾备注文字",
    "is_open":1,
    "tmp_type":"PAY_NOTICE"
}

5.管理端保存某个微信消息

路径

URL:	{admin-domain}/admin/system/wechat-msg-tmp/{id}
METHOD	PUT

参数

{
        "id":13,
    "template_id":"erTXx9DpTho5bOj4pePmQ-86D0SekKNkbq-31D0PJSw",
    "msg_name":"订单支付成功通知",
    "msg_sn":"订单支付成功通知",
    "msg_first":"消息开头文字",
    "msg_remark":"消息结尾备注文字",
    "is_open":1,
    "tmp_type":"PAY_NOTICE"
}

返回值

{
        "id":13,
    "template_id":"erTXx9DpTho5bOj4pePmQ-86D0SekKNkbq-31D0PJSw",
    "msg_name":"订单支付成功通知",
    "msg_sn":"订单支付成功通知",
    "msg_first":"消息开头文字",
    "msg_remark":"消息结尾备注文字",
    "is_open":1,
    "tmp_type":"PAY_NOTICE"
}
